О МУФТАХ и ХОМУТАХ

Муфты, хомуты CLAMAX - максимальный результат и абсолютная надежность!

Муфты, хомуты CLAMAX (КЛАМАКС) успешно применяются почти во всех отраслях промышленности и инфраструктурного строительства, а также для ремонта нефте- и газопроводов высокого давления.

ОТПРАВИТЬ ЗАПРОС

CLAMAX-FLEX

Муфты соединительные для всех типов труб, компенсирующие

Муфта без жёсткой осевой фиксации



Соединительная Муфта для стальных труб с жёсткой осевой фиксацией для воды, промышленности, нефти, газа, судостроения. муфты хомуты для воды, промышленности, нефти, газа, судостроения.

Мультифункциональная муфта для соединения всех типов труб.
Рабочее давление до 40 бар
Диаметр от 26.9 мм
Диапазон температур от -70° C до +300°

Clamax-FLEX предназначены для соединения всех типов трубопроводов. Муфты типа FLEX обладают компенсирующими свойствами. Особенно хорошо компенсирует осевые температурные деформации и вибрацию, также шум.

Муфты используются в гражданском и промышленном строении: добывающие отрасли, судостроение, жилищно-коммунальное хозяйство, вакуумные системы, системы нержавеющих трубопроводов, газо-водопроводах, энергетике. Соединительная Муфта для стальных труб с жёсткой осевой фиксацией для воды, промышленности, нефти, газа, судостроения.муфты хомуты для воды, промышленности, нефти, газа, судостроения.

Главное преимущество таких муфт состоит в том,что они имеют небольшой вес, просты в установке, не требуют специальных навыков для монтажа.

Аксессуары: кольцо жесткости, кольцевая вставка, металлические фиксаторы.Соединительная Муфта для стальных труб с жёсткой осевой фиксацией для воды, промышленности, нефти, газа, судостроения.



Свяжитесь с нашими специалистами и мы расскажем о возможности применения муфт FLEX для решения Ваших задач.

ОТПРАВИТЬ ЗАПРОС



Спецификация CLAMAX-FLEX

CLAMAX-FLEX
Материал/Деталь М1 М2 М3 М4 М5
Корпус AISI 304 AISI 316L AISI 316Ti AISI 316L AISI 316Ti
Стяжные болты AISI 304 AISI 316L AISI 316L AISI 304 AISI 304
Закладные болты AISI 304 AISI 316L AISI 316L AISI 304 AISI 304
Кольцевая вставка (опция) AISI 301 AISI 301 AISI 301 AISI 301 AISI 301
Возможно изготовление кольцевой вставки из AISI316L/316Ti

Материал уплотнения

Рабочая температура
[℃]

Рабочая среда

EPDM

-30℃ до +130℃

Все виды водных растворов, сточные воды, воздух, твердые вещества и химические продукты

NBR

-30℃ до +100℃

Вода, газ, нефть, топливо и другие углеводороды

VITON/FPM/FKM

-40 (20)℃ до +300 (230)℃

Озон, кислород, кислоты, нефть, газ и топливо (только с вкладкой)

MVQ

-70℃ до +260℃

Высокотемпературная жидкость, кислород, озон, вода ...



ОТПРАВИТЬ ЗАПРОС

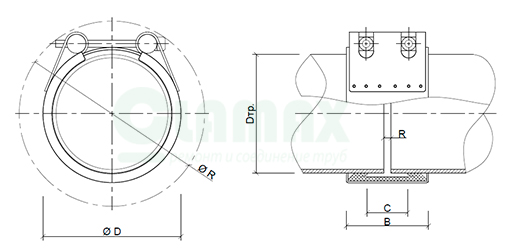

d наружн. трубы

Диапазон обжатия

Рабочее давление

D

Ширина

Расст. м/д уплотнениями

Зазор между трубами

min- max

B

С

Без вкладки

С вкладкой (мах)

[мм]

[мм]

[бар]

[бар]

[мм]

[мм]

[мм]

[мм]

[мм]
26.9 26-28 25 40 38.9 61 26 45874 10
30 29-31 25 40 42 61 26 45874 10
33.7 32-35 25 40 45.7 61 26 45874 10
38 37-39 25 40 52 61 26 45874 10
42.4 41-43 25 40 56.4 61 26 45874 10
44.5 44-45 25 40 58.5 61 26 45874 10
48.3 47-50 25 40 62.3 61 26 45874 10
54 52-56 20 35 70 76 37 5～10 15
57 55-59 20 35 73 76 37 5～10 15
60.3 59-62 20 35 76.3 76 37 5～10 15
66.6 64-68 20 40 82.6 95 37 5～10 25
70 68-71 20 40 86 95 41 5～10 25
73 71-75 20 40 89 95 41 5～10 25
76.1 74-78 20 40 92.1 95 41 5～10 25
79.5 78-80 20 40 95.5 95 41 5～10 25
84 82-86 20 40 100 95 41 5～10 25
88.9 87-91 20 40 104.9 95 41 5～10 25
100.6 99-103 18 35 118.6 95 41 5～10 25
101.6 100-104 18 35 119.6 95 41 5～10 25
104 102-106 18 35 122 95 41 5～10 25
108 103-107 18 35 126 95 41 5～10 25
114.3 113-116 18 35 132.3 95 41 5～10 25
127 126-128 18 40 149 110 54 5～10 35
129 128-130 18 40 151 110 54 5～10 35
130.2 129-132 18 40 152.2 110 54 5～10 35
133 131-135 18 40 155 110 54 5～10 35
139.7 138-142 18 40 161.7 110 54 5～10 35
141.3 140-143 18 40 163.3 110 54 5～10 35
154 153-156 18 35 176 110 54 5～10 35
159 158-161 18 35 181 110 54 5～10 35
168.3 167-170 18 35 190.3 110 54 5～10 35
180 166-171 16 30 202 142 75 10～25 40
200 198-202 16 30 222 142 75 10～25 40
219.1 216-222 16 30 249.1 142 75 10～25 40
250 247-253 16 25 280 142 75 10～25 40
267 264-270 16 25 297 142 75 10～25 40
273 270-276 16 25 303 142 75 10～25 40
304 301-307 10 20 334 142 75 10～25 40
323.9 321-327 10 20 353.9 142 75 10～25 40
355.6 353-358 8.5 16 385.6 142 75 10～25 40
377 375-379 8.5 16 407.0 142 75 10～25 40
406.4 404-409 7.5 16 436.0 142 75 10～25 40
457.2 454-460 6.5 12 487.0 142 75 10～25 40
508 505-511 6 10 538.0 142 75 10～25 40
558.8 556-562 5.5 10 588.8 142 75 10～25 40
609.6 606-613 5 10 639.6 142 75 10～25 40
711.2 708-715 4 5 741.2 142 75 10～25 40
762 758-766 4 5 792.0 142 75 10～25 40
812.8 809-817 4 5 842.8 142 75 10～25 40
914.4 910-918 4 5 944.4 142 75 10～25 40
1016 1012-1020 4 5 1046.0 142 75 10～25 40
1117.6 1114-1122 3.5 5 1147.6 142 75 10～25 40
1219.2 1215-1224 3 5 1249.2 142 75 10～25 40
1320.8 1316-1325 3 5 1350.8 142 75 10～25 40
1422.4 1418-1427 3 5 1452.4 142 75 10～25 40
1524 1519-1529 2.5 5 1554 142 75 10～25 40
1600 1595-1605 2.5 5 1630 142 75 10～25 40
1625.6 1621-1631 2.5 5 1655.6 142 75 10～25 40
1727.2 1722-1732 2.5 5 1757.2 142 75 10～25 40
1828.8 1824-1834 2 5 1858.8 142 75 10～25 40
1930.4 1925-1936 2 5 1960.4 142 75 10～25 40
2032 2027-2037 2 5 2062 142 75 10～25 40

* Другие размеры (d) по запросу.

Внимание!!!

  • Возможно изготовление вашего размера (d) муфт по запросу.                 ƒ
  • Возможно исполнение кольцевой вставки из AISI316L/316Ti.
  • Изготовим муфты под ваши размеры, под заказ. Проконсультируйтесь с нашими специалистами.
  • рабочее давление для судостроения. Рабочее давление с учетом четырехкратного запаса прочности.
  • рабочее давление для инфраструктуры и промышленности. Тест давление=Рабочее давление х 1,5.
  • PN = рабочее давление при соблюдении допустимых нагрузок
  • В соответствии с DIN 86128          ƒ
  • Кольцевые вкладки заказываются дополнительно
  • Дополнительные уплотнения и информация по температурным интервалам доступны по запросу.
