Муфты, хомуты CLAMAX - максимальный результат и абсолютная надежность!

Муфты, хомуты CLAMAX (КЛАМАКС) успешно применяются почти во всех отраслях промышленности и инфраструктурного строительства, а также для ремонта нефте- и газопроводов высокого давления.

ОТПРАВИТЬ ЗАПРОС

Двухзамковые ремонтные хомуты высокого давления CLAMAX SHP , ремонтные муфты для труб

Ремонтный хомут высокого давления двухчастевой CLAMAX SHP для постоянного ремонта повреждений, стыков трубопровода.
Рабочее давление до 100 бар
Диаметр от 26.0 - 820.0 мм
Диапазон температур от -30° C до +120° C

Ремонтные муфты/хомуты CLAMAX RC-1 clamp ру16Ремонтные муфты/хомуты CLAMAX RC-1 clamp ру16

Двухчастевой ремонтный хомут высокого давления CLAMAX-SHP предназначен для безопасного и надежного ремонта труб поврежденных коррозией, сквозных отверстий или утечек без замены трубопровода. Конструкция разработана для обеспечения полного уплотнительного эффекта при ремонте.  Легкая и быстрая установка.

Уплотнительная манжета подбирается в соответствии с требованиями рабочей среды, температуры и с условиями эксплуатации: EPDM, NBR.

ОСОБЕННОСТИ МУФТ CLAMAX-SHP:

  • Ремонт труб высокого давления до 100 атм.
  • Совместимость практически с любой традиционной трубной системой.
  • Быстрый и простой ремонт поврежденных труб без отключения от сети
  • Материал корпуса в зависимости от задач ZG270-500/ZG35/ст.20
  • Отсутствие сварочных работ
  • Все виды поврежденных трубопроводов (течь, разлом, повреждения шва, пролом и др.)



ОТПРАВИТЬ ЗАПРОС



Спецификация CLAMAX-SHP хомут ремонтный высокого давления

Деталь

Mатериал

Корпус

ZG270-500/ZG35/ст.20

Стяжные болты

Ст.30ХГСА, Ст.35ХГСА, Ст.40ХНМА, класс 12.9

Уплотнение

EPDM / NBR



Материал уплотнения

Рабочая температура
[℃]

Рабочая среда

EPDM

-30℃ до +130℃

Все виды водных растворов, сточные воды, воздух, твердые вещества и химические продукты

NBR

-30℃ до +120℃

Вода, газ, нефть, топливо и другие углеводороды

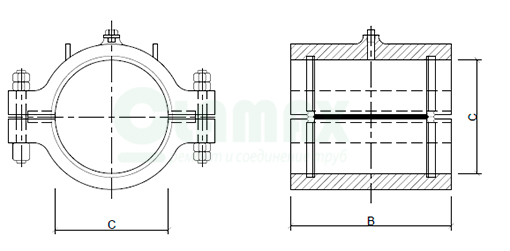

d
наружн. трубы

Диапазон обжатия

Рабочее давление

Ширина

min- max

B

[мм]

[мм]

[бар]

[мм]
26.9 26-28 100 100
30.0 29-31 100 100
33.7 32-35 100 100
38.0 37-39 100 100
42.4 41-43 100 100
44.5 44-45 100 100
48.3 47-49 100 100
54.0 53-55 100 100
57.0 56-58 100 100
60.3 59-61 100 100
66.6 64-68 100 100
70.0 68-71 100 100
73.0 72-74 100 100
76.1 75-77 100 100
79.5 78-81 100 100
84.0 83-85 100 150
88.9 88-90 100 150
100.6 99-102 100 150
101.6 100-103 100 150
104.0 103-105 100 150
108.0 106-109 100 200
114.3 113-116 100 200
127.0 126-128 100 200
129.0 128-130 100 200
130.2 129-132 100 200
133.0 131-135 100 200
139.7 138-142 100 200
141.3 140-143 100 200
154.0 153-156 100 200
159.0 158-161 100 200
168.3 167-170 100 200
180.0 178-182 100 200
193.7 192-196 100 200
200.0 198-202 80 240
204.0 202-206 80 240
206.0 204-208 80 240
219.1 216-222 80 240
244.5 242-247 80 240
250.0 247-253 80 240
254.0 251-257 80 240
256.0 253-259 80 240
267.0 264-270 80 240
273.0 270-276 80 240
304.0 301-307 64 240
306.0 303-309 64 240
323.9 320-327 64 240
325.0 321-328 64 300
355.6 352-359 64 300
406.4 402-411 64 300
457.2 452-462 64 300
508.0 503-513 64 300
558.8 554-564 64 300
609.6 605-615 64 300
660.4 655-665 64 300
711.2 703-716 64 300
762.0 757-767 64 300
812.8 808-818 64 300



  • рабочее давление для инфраструктуры и промышленности. Тест давление=Рабочее давление х 1,5.
  • Длина поврежденного участка не должна составлять более 20% внешнего диаметра трубы
  • Ремонтная муфта должна располагаться по центру повреждения
